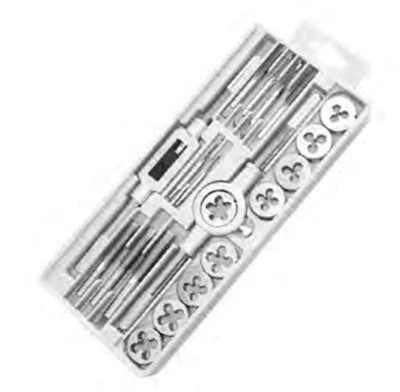

ٹیپ کریں اور ڈائی سیٹ کریں۔

نل اندرونی دھاگوں کی مشینی کرنے کا ایک آلہ ہے، جس میں محوری سمت کے ساتھ نالی ہوتی ہے۔ سکرو ٹیپ بھی کہا جاتا ہے۔ نل کو اس کی شکل کے مطابق سیدھے نالی کے نل، سرپل نالی کے نل اور سکرو پوائنٹ نل (ٹپ نل) میں تقسیم کیا جاسکتا ہے۔ سیدھے سلاٹ نل پر کارروائی کرنا آسان ہے، قدرے کم درستگی اور بڑی پیداوار کے ساتھ۔ یہ عام طور پر عام لیتھز، ڈرلنگ مشینوں اور ٹیپنگ مشینوں کے تھریڈ پروسیسنگ کے لیے استعمال ہوتا ہے اور کاٹنے کی رفتار نسبتاً سست ہے۔ سرپل نالی کا نل زیادہ تر CNC مشینی مراکز میں نابینا سوراخوں کو ڈرلنگ کے لیے استعمال کیا جاتا ہے، جس میں تیز رفتار پروسیسنگ، اعلیٰ درستگی، اچھی چپ ہٹانا اور اچھی سیدھ ہوتی ہے۔ سکرو نل کے سامنے ایک چپ پکڑنے والی نالی ہے، جو سوراخوں کے ذریعے مشینی کرنے کے لیے استعمال ہوتی ہے۔ ٹول مینوفیکچررز کے ذریعہ فراہم کردہ نل زیادہ تر لیپت والے نلکوں کے ہوتے ہیں، جو بغیر کوٹڈ نلکوں کے مقابلے سروس کی زندگی اور کارکردگی کو بہتر بناتے ہیں۔ غیر مساوی قطر کے ڈیزائن والے نل میں مناسب کٹنگ لوڈ کی تقسیم، اعلی مشینی معیار اور اعلی پیداواری لاگت شامل ہے۔ trapezoidal دھاگے کا نل عام طور پر غیر مساوی قطر کے ڈیزائن کو اپناتا ہے۔

ڈائی اعلی سختی کے ساتھ ایک نٹ کے برابر ہے۔ سکرو ہول کے ارد گرد چپ ہٹانے کے کئی سوراخ ہیں۔ عام طور پر، کٹنگ کونز سکرو ہول کے دونوں سروں پر پہنے جاتے ہیں۔ ڈائی کو شکل اور مقصد کے مطابق گول ڈائی، مربع ڈائی، ہیکساگونل ڈائی اور ٹیوبلر ڈائی (ڈائی ٹائپ) میں تقسیم کیا جا سکتا ہے۔ ان میں سے، راؤنڈ ڈائی سب سے زیادہ استعمال ہوتی ہے، جس کی تفصیلات کی حد M 0.25~M 68 ملی میٹر ہے۔ جب پروسیس شدہ دھاگے کا پچ قطر رواداری سے بڑھ جاتا ہے، تو ڈائی پر ایڈجسٹ کرنے والی نالی کو دھاگے کے پچ قطر کو ایڈجسٹ کرنے کے لیے کاٹا جا سکتا ہے۔ ڈائی کو ڈائی رنچ میں انسٹال کیا جا سکتا ہے تاکہ دھاگے کو دستی طور پر پروسیس کیا جا سکے، یا ڈائی ہولڈر میں انسٹال کر کے مشین ٹول پر استعمال کیا جا سکے۔ ڈائی کے ذریعے پروسیس کیے گئے دھاگے کی درستگی کم ہے، لیکن اس کی سادہ ساخت اور آسان استعمال کی وجہ سے، ڈائی اب بھی بڑے پیمانے پر سنگل پیس، چھوٹے بیچ کی تیاری اور مرمت میں استعمال ہوتی ہے۔

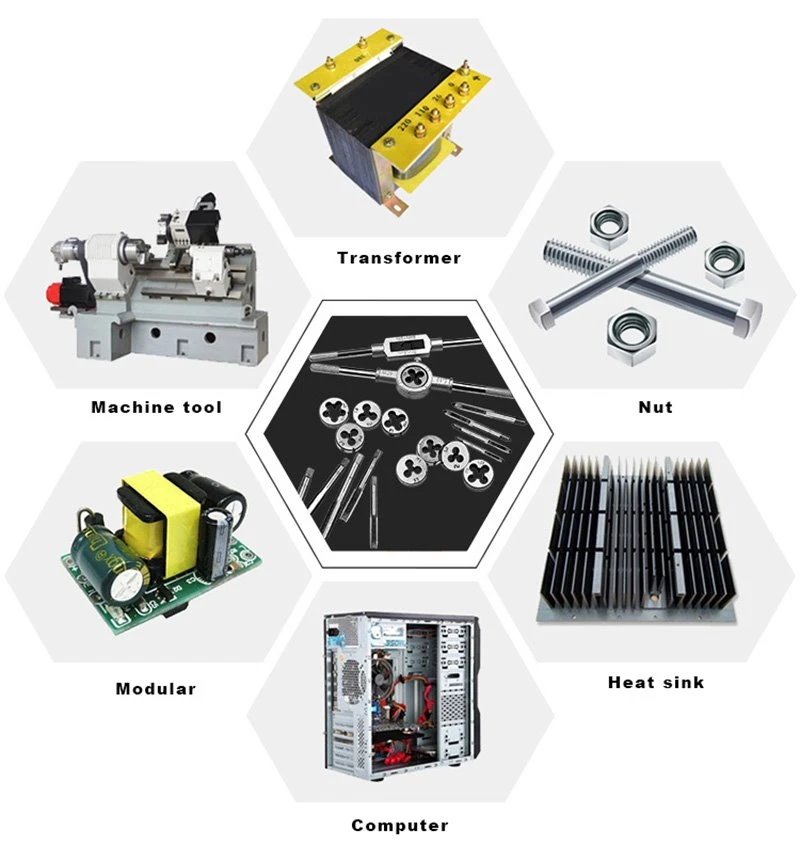

درخواست

گری دار میوے یا دیگر حصوں پر عام اندرونی دھاگوں کی مشینی کرنے کے لیے استعمال ہونے والے ٹیپ اینڈ ڈائی (یعنی ٹیپنگ) مشینی نل عام طور پر تیز رفتار اسٹیل گراؤنڈ تھریڈ ٹیپس کو کہتے ہیں، جو مشین ٹولز پر ٹیپ کرنے کے لیے موزوں ہوتے ہیں۔ ہینڈ ٹیپ سے مراد کاربن ٹول اسٹیل یا الائے ٹول اسٹیل تھریڈ رولنگ (یا کاٹنے) نل ہے، جو دستی ٹیپنگ کے لیے موزوں ہے۔

نل مختلف درمیانے اور چھوٹے سائز کے اندرونی دھاگوں کی مشینی کرنے کا ایک ٹول ہے۔ یہ ساخت میں آسان اور استعمال میں آسان ہے۔ اسے دستی طور پر یا مشین ٹول پر چلایا جا سکتا ہے۔ یہ بڑے پیمانے پر پیداوار میں استعمال کیا جاتا ہے.

چھوٹے اندرونی دھاگوں کے لیے، نل تقریباً مشینی کرنے کا واحد ذریعہ ہے۔ نلکوں کی اقسام میں شامل ہیں: ہاتھ کے نلکوں، مشین کے نلکوں، نٹ کے نلکوں، اخراج کے نلکوں، وغیرہ۔

ٹیپ کرنا نسبتاً مشکل پروسیسنگ طریقہ کار ہے، کیونکہ نل کاٹنے کے لیے ورک پیس میں تقریباً سرایت کر چکا ہوتا ہے، ہر دانت کا پروسیسنگ بوجھ دوسرے ٹولز سے زیادہ ہوتا ہے، اور نل دھاگے اور ورک پیس کی رابطہ سطح کے ساتھ بہت بڑا ہوتا ہے۔ . دھاگے کو کاٹتے وقت، اس میں چپس ہونی چاہیے اور اسے ہٹانا چاہیے۔ لہذا، یہ کہا جا سکتا ہے کہ نل بہت خراب حالات میں کام کرتا ہے. ٹیپنگ کو ہموار بنانے کے لیے، پیش آنے والے مختلف مسائل پر پہلے سے غور کیا جانا چاہیے۔ جیسے کہ ورک پیس میٹریل کی کارکردگی، ٹول اور مشین ٹول کو منتخب کیا جانا ہے، کاٹنے کی رفتار کو منتخب کیا جانا ہے، فیڈ ریٹ وغیرہ۔

کیوں ٹیپ اینڈ ڈائی کا انتخاب کریں۔

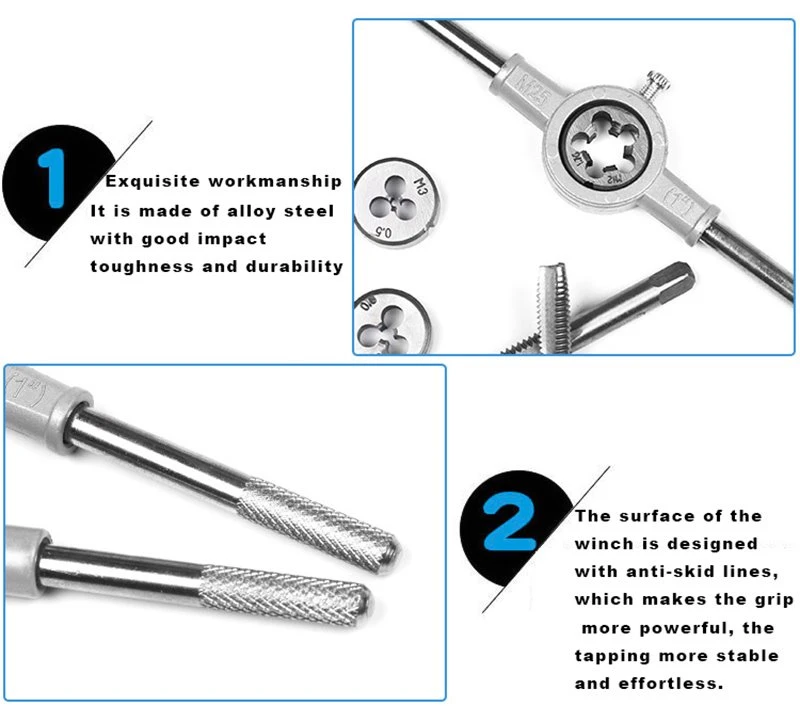

● پریمیم مواد اور استحکام: پائیداری اور آلے کی لمبی عمر کو یقینی بناتا ہے۔

● بہترین کٹنگ پرفارمنس: تمام کاٹنے والے دانت ٹھیک ٹھیک CNC مشینی ہیں اور بہترین تھریڈنگ کارکردگی کے لیے Rockwell سختی 60 HRC پر درست طریقے سے گرمی کا علاج کیا جاتا ہے۔

● ٹیپرڈ ٹیتھ ڈیزائن: ٹیپرڈ موٹے اور باریک ٹیپس اور ڈیز زیادہ آسانی اور آسانی سے تھریڈنگ شروع کرتے ہیں اور اوور تھریڈنگ کو روکتے ہیں۔

● تمام شامل سیٹ: یہ کٹ موٹے اور عمدہ دونوں سائز کے ساتھ سب سے زیادہ مقبول SAE ٹیپس اور ڈیز کی مکمل رینج کے ساتھ آتی ہے، نیز تمام درکار رنچیں، ہینڈلز، ایک گیج اور اسٹوریج کیس۔

● استعداد اور وسیع اطلاق: زیادہ تر دھاتوں جیسے کاربن اسٹیل، کاسٹ آئرن، ایلومینیم، پیتل، تانبا اور سٹینلیس سٹیل پر نئے دھاگے بنانے یا خراب شدہ دھاگوں کی مرمت کے لیے بہترین۔

مختلف ٹیپ اینڈ ڈائی کریں گے۔

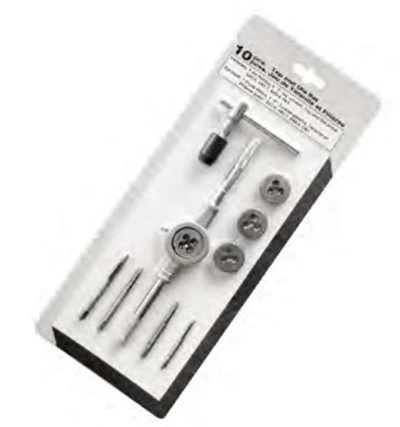

SC٪7b٪7b0٪7d٪7dA٪7b٪7b1٪7d٪7dPCS

نردجیکرن: میٹرک نظام

4 ٹیپس: 3x0.5، 4x0.7، 5x0.8، 6x1۔{12}}

4 ڈیز: نلکوں کی طرح سائز

1 ڈائی رنچ O/D 25 ملی میٹر

1 ٹیپ رینچ M3-M6

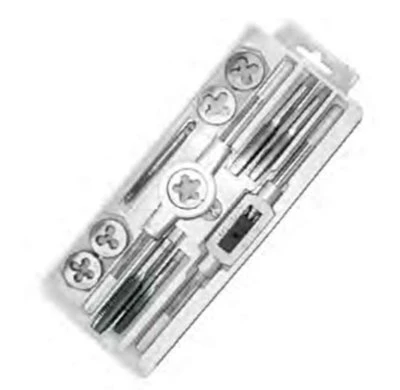

SP012-1/-2-12PCS

تفصیلات: میٹرک سسٹم/برطانوی نظام

5 ٹیپس: M6x1۔{3}}, M7x1۔{6}}, M8x1.25, M10x1.5, M12x1.75

5 ڈیز: نلکوں کی طرح سائز

1 ڈائی رنچ: O/D 25 ملی میٹر

O/D1"

1 ٹیپ رینچ: M3-M12

1/16-1/2"

SP٪7b٪7b0٪7d٪7d٪2f٪7b٪7b1٪7d٪7d٪7dPCS

تفصیلات: میٹرک سسٹم/برطانوی نظام

9 ٹیپس: 3x0.5، 4x0.7، 5x0.8، M6x1۔{12}}، M7x1۔{15}}،

M8x1.25, M9x1.25, M10x1.5, M12x1.75

9 ڈیز: نلکوں کی طرح سائز

1 ڈائی رنچ: O/D 25 ملی میٹر

O/D1"

1 ٹیپ رینچ: M3-M12

1/16-1/2"

SB٪7b٪7b0٪7d٪7d٪2f٪7b٪7b1٪7d٪7dPCS

تفصیلات: میٹرک سسٹم/برطانوی نظام

17 ٹیپس: M3x0.5، M3x0.6، M4x0.7، M4x0.75، M5x0.8، M5x{ {17}}.9، M6x1۔{21}}،

M7x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5, M10x1.25,

M11x1.5٪2c M12x1.75٪2c M12x1.5٪2c 1٪2f8BSP28

17 ٹیپس: 4-40،6-32،8-32،10-32،10-24،12-24،1/4-20،

1/4-28,5/16-18,5/16-24,3/8-16,3/8-24,7/16-14,7/16-20,

1/2-13,1/2-20,1/8NPT27

17 ڈیز: نلکوں کی طرح سائز

1 ٹیپ رینچ: M3-M12

1 سایڈست ڈائی ہولڈر: 25mm O/D

1 T قسم کا ٹیپ ہینڈل: M3-8

1 پچ گیج: 16S/14S

1 سکریو ڈرایور

SB٪7b٪7b0٪7d٪7dPCS

نردجیکرن: میٹرک نظام

20 ٹیپس: M6x0.75, M6x1۔{9}}, M8x1.0, M8x1.25, M10x1.5,

M10x1.25, M12x1.75, M12x1.5, M14x1.5, M14x2.0,

M16x1.5, M16x2.0, M18x1.5, M18x2.5, M20x1.5, M20x2.5,

M22x1.5, M22x2.5, M24x1.5, M24x3.0

20 ڈیز: نلکوں کی طرح سائز

1 ٹیپ رینچ: M8-M25

1 سایڈست ڈائی ہولڈر: 38 ملی میٹر O/D

1 T قسم کا ٹیپ ہینڈل: M3-6

1 ڈائی رنچ: 50 ملی میٹر O/D

1 سکریو ڈرایور

SM٪7b٪7b0٪7d٪7dPCS

تفصیلات: میٹرک سسٹم/برطانوی نظام

34 ٹیپس: M3x0.5,M4x0.7, M5x0.8, M5x0.9, M6x1۔{15}},

M7x1.0, M8x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5,

M10x1.25, M11x1.5, M12x1.75, M12x1.5, 1/8BSP28

4-40,6-32,8-32,10-32,10-24,12-24,1/4-20,

1/4-28,5/16-18,5/16-24,3/8-16,3/8-24,7/16-14,7/16-20,

1٪2f٪7b٪7b1٪7d٪7d٪2c1٪2f٪7b٪7b3٪7d٪7d٪2c1٪2f8NPT27

34 ڈیز: نلکوں کی طرح سائز

1 ٹیپ رینچ: M3-M12

2 T قسم کا ٹیپ ہینڈل: M3-M6

2 ڈائی رنچ: 20، 25 ملی میٹر O/D

1 سکریو ڈرایور

1 میٹرک سکرو پچ گیج

1 SAE، سکرو پچ گیج

SM٪7b٪7b0٪7d٪7dPCS

نردجیکرن: میٹرک نظام

35 ٹیپس:M2x0.4,M3x0.5, M4x0.7, M5x0.8, M6x0.75, M6x1۔ 0،

M7x0.75, M7x1.0, M8x0.75, M8x1.0, M8x1.25,M9x0.75, M9x1.25, M9x1.0, M10x0.75, M10x1.0,M10x1.5, M10x1.25, M11x0.75,M11x1.0,M11x1.25,M11x1.5, M12x0.75,M12x1.0,M12x1.25,M12x1.75, M12x1.5, M14x1.0,M14x1.25,M14x1.5,M14x2.0,M16x1.0,M16x1.5,M16x2.0,M18x1.5

35 پلگ ٹیپس: ٹیپر ٹیپس کی طرح سائز کریں۔

35 ڈیز: ٹیپر ٹیپس جیسا سائز

2 ٹیپ رینچ: M3-M12, M6-M20

1 T قسم کا ٹیپ ہینڈل: M3-M6

2 ڈائی رنچ: 25، 38 ملی میٹر O/D

آپ کے طور پر کیوں منتخب کریںٹیپ اینڈ ڈائیسپلائر؟

✔ ٹولز انڈسٹری میں 20 سال سے زیادہ کا تجربہ۔

✔ ٹولز، پاور ٹولز، پاور ٹولز کے لوازمات، گارڈن ٹولز، ہینڈ ٹولز، ٹولز سیٹ، وغیرہ کی مکمل رینج۔ 10،000 سے زیادہ آئٹمز، تمام ٹولز کی ضروریات کو پورا کر سکتے ہیں، صارفین کو مارکیٹ کے وسیع فوائد پہنچا سکتے ہیں۔

✔ پیشہ ورانہ R&D اور سیلز سروس ٹیم۔

✔ مسابقتی اور مناسب قیمت کے ساتھ خود ملکیتی فیکٹری، ہمارے پیداواری معیار کو بلند کرتی ہے۔

✔ محفوظ اور قابل اعتماد استعمال کے لیے اعلیٰ معیار کی پیداوار اور ڈیزائن کے معیارات۔ بین الاقوامی معیار کے مطابق بنایا گیا CE/GS/EMC/ETL/ROHS/UL۔

✔ ODM اور OEM حسب ضرورت خدمات۔

✔ سخت کوالٹی کنٹرول۔

✔ کم MOQs، تیز ترسیل۔
